На практике пневмоцилиндр редко является «просто цилиндром». Это элемент, от которого напрямую зависит стабильность всего технологического процесса. Ошибка в его подборе зачастую проявляется не сразу: сперва падает скорость, увеличивается расход воздуха, появляется нестабильность в работе, а уже затем — износ или отказ.
Частая проблема в том, что выбор цилиндра воспринимается как формальность: «подходит по диаметру — значит, нормально». В реальности же это инженерная задача, где важно учитывать не только усилие, но и динамику движения, условия эксплуатации и даже компоновку оборудования.
Разберём детально, как подходить к подбору пневмоцилиндра так, чтобы он работал не «в принципе», а корректно и долго.
Что такое пневмоцилиндр с инженерной точки зрения
Если рассматривать устройство формально, пневмоцилиндр — это исполнительный механизм, преобразующий давление воздуха в линейное перемещение штока. Но с инженерной точки зрения это элемент, включённый в цепочку:
источник энергии → управление → исполнительный механизм → нагрузка
И именно цилиндр взаимодействует с нагрузкой напрямую.
Поэтому при подборе важно думать не о самом цилиндре, а о системе:
● какую массу он перемещает
● с какой скоростью
● в каком режиме (равномерно, циклично, с ударами)
И уже исходя из этого выбирается конструкция.
Определение требуемого усилия — отправная точка
Первое, с чего всегда начинается подбор — расчет усилия. Без него все остальные параметры теряют смысл.
Формально усилие рассчитывается через давление и площадь поршня:
F = P × A
Но в реальной эксплуатации эта формула — только основа. Если опираться на нее напрямую без поправок, цилиндр почти всегда будет недогружен.
Что важно учитывать дополнительно
На практике к базовому усилию всегда добавляются потери и нагрузки:
● трение в механизмах
● сопротивление уплотнений
● вес и инерция перемещаемой массы
● возможные перекосы
● динамические нагрузки при старте и остановке
Особенно критично учитывать динамику. Например, цилиндр, который должен резко стартовать с нагрузкой, требует значительно большего усилия, чем тот же цилиндр при плавном движении.
Поэтому в промышленности принято закладывать запас. Обычно он составляет не менее 20–30%, но в тяжелых режимах может быть выше.
Диаметр цилиндра — не только про силу
После определения усилия подбирается диаметр поршня. Формально всё просто: чем больше диаметр, тем выше сила.
Но есть важный нюанс, о котором часто забывают: увеличение диаметра влияет не только на усилие, но и на расход воздуха.
Чем больше объем камеры цилиндра:
● тем больше воздуха требуется на один цикл
● тем выше нагрузка на компрессор
● тем выше эксплуатационные затраты
В результате «перестраховка» за счет увеличения диаметра может привести к неэффективности системы.
Именно поэтому грамотный подбор — это баланс:
● достаточное усилие
● без избыточного расхода
Ход штока и его влияние на процесс
Ход цилиндра обычно определяется конструкцией оборудования, но и здесь есть нюансы.
С инженерной точки зрения важно понимать:
● при увеличении хода растет время цикла
● увеличивается расход воздуха
● возрастает вероятность перекоса
Кроме того, длинный ход требует большей стабильности направляющих. Если нагрузка не центрирована, появляются боковые усилия, которые негативно влияют на ресурс цилиндра.
В таких случаях стандартный цилиндр может оказаться неподходящим — требуется либо направляющая система, либо другой тип привода.

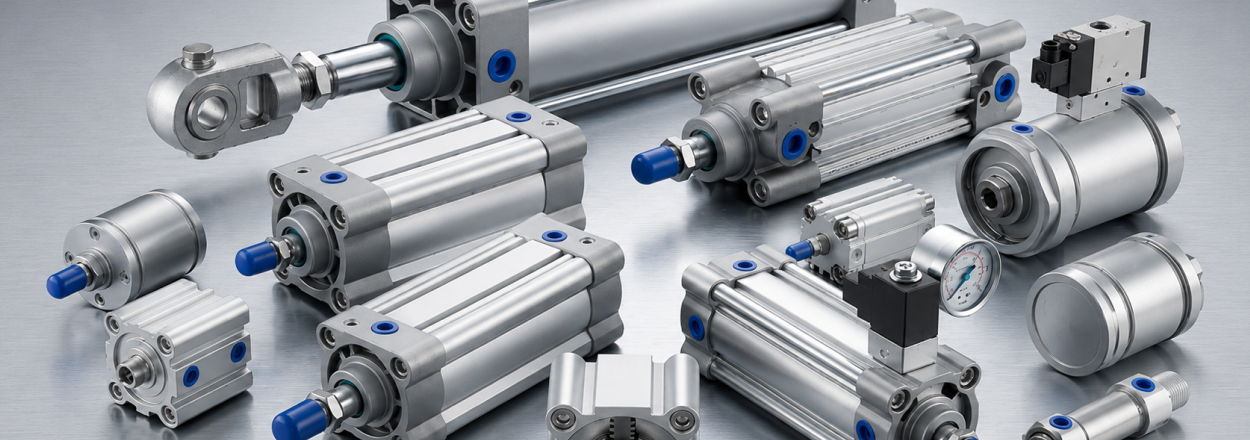

Тип цилиндра: выбор под задачу, а не «по умолчанию»
Одна из самых частых ошибок — использование стандартного двустороннего цилиндра «по привычке». Хотя разные конструкции решают разные задачи.
Односторонние цилиндры
Подходят для простых операций, где возврат может происходить за счет пружины. Они дешевле и проще, но имеют ограничения по усилию и ходу.
Двусторонние цилиндры
Являются базовым вариантом для большинства промышленных задач. Они позволяют контролировать движение в обе стороны и обеспечивают стабильную работу при циклических нагрузках.
Компактные цилиндры
Используются в условиях ограниченного пространства. Их часто ставят в оборудовании, где важна плотная компоновка. Однако необходимо учитывать, что компактность иногда ограничивает ресурс и допустимые нагрузки.
Бесштоковые цилиндры
Имеют другое назначение — транспортировка и линейное перемещение объектов на длинные расстояния. Их ключевое преимущество — отсутствие выступающего штока, что позволяет экономить пространство.
Цилиндры с направляющими
Применяются там, где на шток действует боковая нагрузка. В противном случае обычный цилиндр быстро выйдет из строя из‑за износа втулок и уплотнений.
Условия эксплуатации — фактор, который часто игнорируют
Даже идеально подобранный цилиндр по расчету может работать нестабильно, если не учтена среда.
На практике именно условия чаще всего сокращают срок службы оборудования.
Ключевые факторы
● Пыль и загрязнения приводят к износу уплотнений
● Влага вызывает коррозию и нестабильную работу
● Высокие температуры ускоряют старение материалов
● Агрессивные среды разрушают элементы конструкции
В таких условиях стандартное исполнение не подходит — требуется специализированное оборудование.
Почему система работает нестабильно: практический взгляд
Если посмотреть на реальные объекты, то большинство проблем с пневмоцилиндрами связано не с браком, а с неправильным подбором:
● цилиндр работает «на пределе» без запаса
● давление на входе ниже расчетного
● неправильно выбрана конструкция
● есть перекос нагрузки
В результате:
● падает скорость
● увеличивается расход воздуха
● появляется вибрация
● снижается ресурс
И это типичная ситуация, которую проще предотвратить на этапе подбора, чем исправлять после запуска.
Как правильно подходить к подбору
Инженерный подход всегда начинается с задачи, а не с каталога.
Важно последовательно ответить на вопросы:
● что именно должен делать цилиндр
● какая нагрузка на него действует
● какая скорость требуется
● в каких условиях он будет работать
И только после этого переходить к выбору:
● типа конструкции
● диаметра
● хода
● дополнительных опций
В сложных системах подбор всегда делается в связке с остальной пневматикой — распределителями, регуляторами и системой подготовки воздуха.
Когда без инженера не обойтись
На практике можно самостоятельно подобрать цилиндр для простых задач. Но если речь идёт о промышленной автоматизации, особенно в составе линии, ошибки становятся дорогими.
К специалистам обращаются, когда:
● система работает в автоматическом режиме
● есть нестандартные нагрузки
● требуется высокая стабильность
● важна энергоэффективность
В таких случаях правильный подбор — это не просто выбор компонента, а часть проектирования всей системы.
Заключение
Пневмоцилиндр — это не универсальный элемент, который можно выбрать «примерно подходящий». Это компонент, от которого зависит поведение всей системы.
Практика показывает: чем точнее выполнен расчет и учтены реальные условия работы, тем стабильнее и экономичнее работает оборудование.
И наоборот — любые упрощения на этапе подбора почти всегда приводят к потерям в эксплуатации.
